落地分體式GZDW常規柜型
產品概述
落地分體式 GZDW 常規柜型系列直流屏是一種充饋電與池常規柜型系列直流屏是一種充饋電與池單元各分一體的直流電源系統，充電柜和池分別配 置使得每一
面柜空間布局均勻合理，可滿足用戶對電池容量的更高要求。
產品特點
1、4.3 寸彩色 寸彩色 TFT LCD, TFT LCD, TFT LCD, TFT LCD,觸摸屏式監控器，操作靈敏便捷。
2、整流模塊采用軟開關技術，效率高具有良好的電氣性能及磁兼容。
3、采用全自動均 N+1 冗余模塊化設計。 選配靈活，擴容方便冗余模塊化設計。
4、自動切換的雙交流輸入。 斷電，再恢復供電，系統自動回復運行。
5、智能監控單元：選用先進的片機為核心，對系統各項參數在線測及報警。
6、標準串行通訊口，易于與上位機聯網實現“遙測、控信調”。
7、監控主機與底層數據采集單元用了模塊化設計思想，可以自由組合。
8、底層模塊包括電池巡檢、開關量絕緣測交流，功能實用可滿足一般容需求的用戶。
9、完善的蓄電池管理功能：均、浮充運行自動切換，監控單元亦可通過遠程集中計算機管理。（選配）
適用條件
適用 110V/ 300 AH ，220V/3 220V/300 AH 以下系統。
系統構成
落地分體式 GZDW 系列直流屏主要包括以下功能單元，用戶亦可根據實際需求全部或分進行有機組合：
l ◎交流配電單元
l ◎充電模塊單元
l ◎主監控單元
l ◎母線調壓單元
l ◎直流饋電單元
l ◎蓄電池組單元
l ◎電池巡檢單元（選配）
l ◎絕緣檢測單元（選配）
l ◎開關量檢測單元（選配）

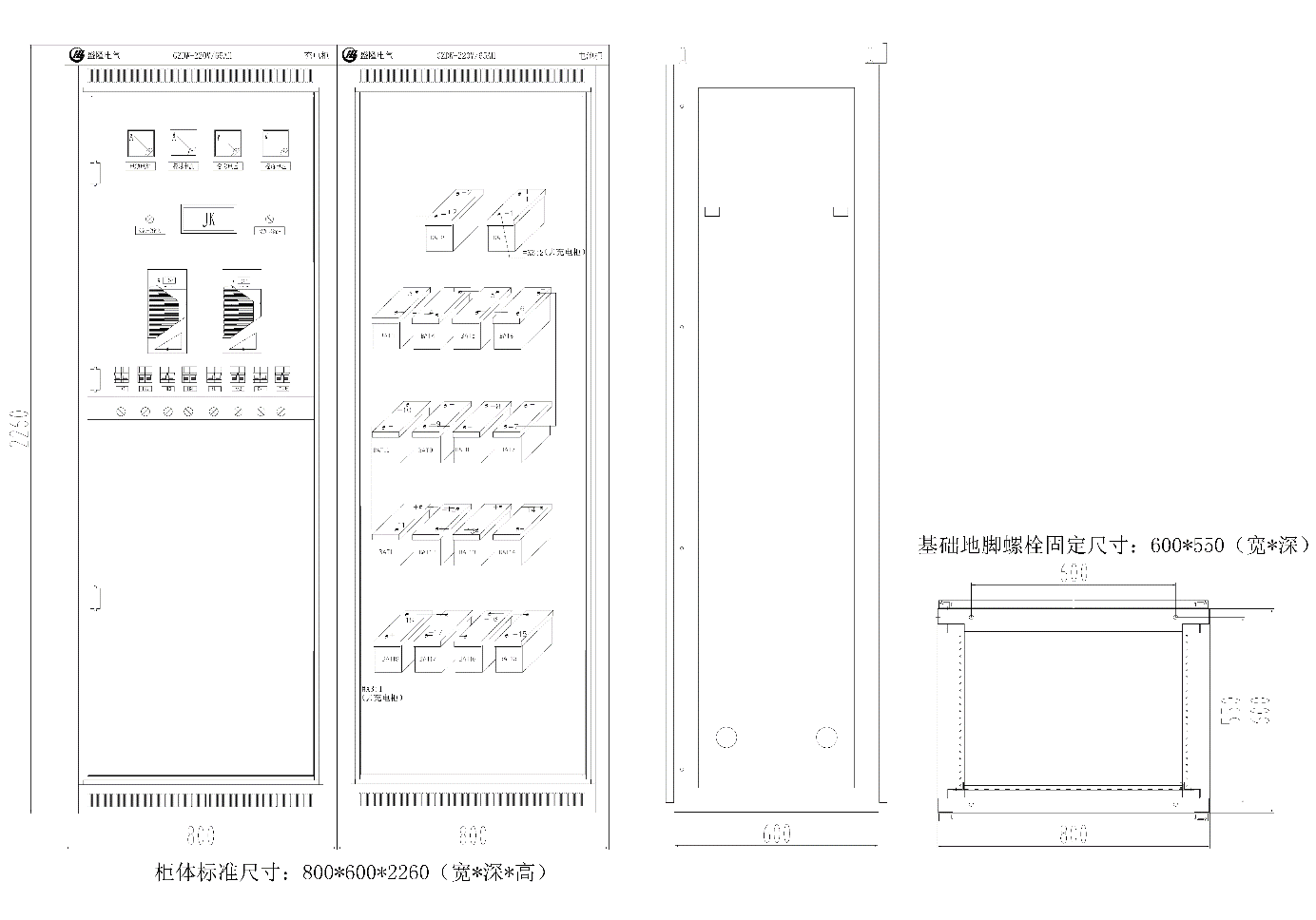

尺寸圖

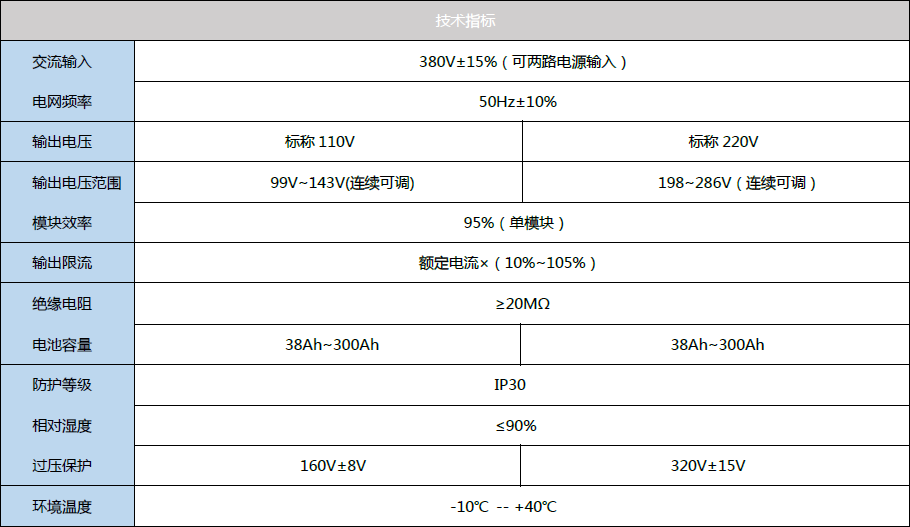

技術參數
